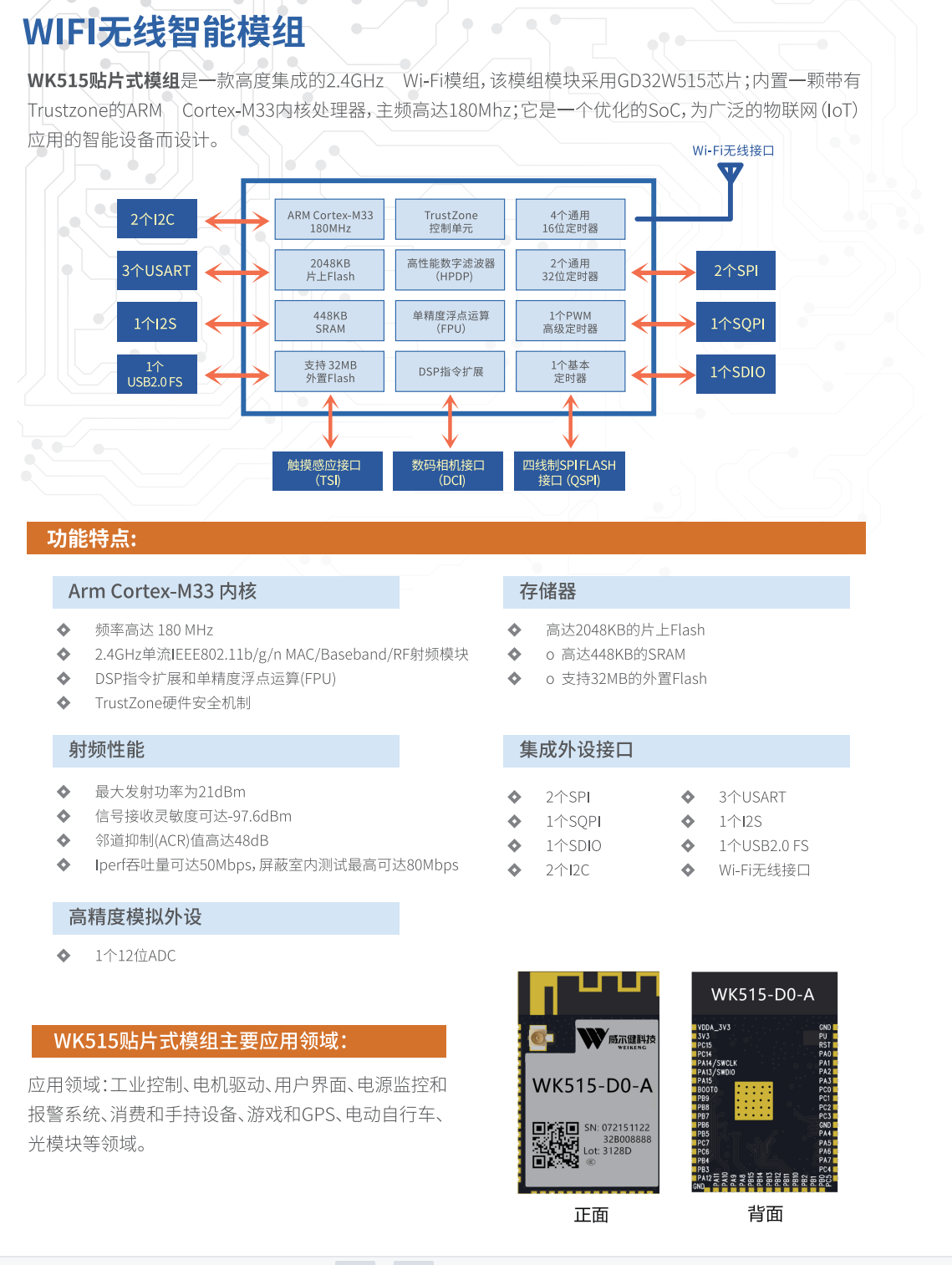

WK515 SOC单WiFi模组

WK515 贴片式邮票孔模组是一款高度集成的 2.4GHz Wi-Fi 模组,该模组采用GD32W515为主控芯片;包括一个带有 Trustzone 的 ARM Cortex-M33内核处理器,主频高达 180Mhz;它是一个优化的 SoC,为广泛的物联网(IoT)应用的智能设备而设计。

一、产品概述:

     WK515 贴片式模组是一款高度集成的 2.4GHz Wi-Fi 模组,该模组模块采 用 GD32W515 芯片;包括一个带有 Trustzone 的 ARM Cortex-M33 内核处理 器,主频高达 180Mhz;它是一个优化的 SoC,为广泛的物联网(IoT)应用的 智能设备而设计。

     Cortex-M33 内核处理器是一款 32 位的处理器,基于 ARMv8 架构,具有 低中断延迟和低成本调试;支持强大和可扩展的指令集,包括一般数据处理 I/O 控制任务、高级数据处理位域操作和 DSP;高度集成的特点使 Cortex-M33 内 核处理器适用于需要高性能和低功耗的微控制器的市场产品。

     WK515 贴片式模组适用于广泛的应用领域,特别是在工业控制、电机驱动、 用户界面、电源监控和报警系统、消费和手持设备、游戏和 GPS、电动自行车、 光模块等领域。


功能特点:

 ● Arm Cortex-M33 内核

o 频率高达 180 MHz o 2.4GHz 单流 IEEE802.11b/g/n MAC/Baseband/RF 射频模块

o DSP 指令扩展和单精度浮点运算(FPU)

o TrustZone 硬件安全机制

● 存储器

o 高达 2048KB 的片上 Flash

o 高达 448KB 的 SRAM

o 支持 32MB 的外置 Flash

● 射频性能

o 最大发射功率为 21dBm

o 信号接收灵敏度可达-97.6dBm

o 邻道抑制(ACR)值高达 48dB

o Iperf 吞吐量可达 50Mbps,屏蔽室内测试最高可达 80Mbps

● 高精度模拟外设

o 1 个 12 位 ADC

● 集成外设接口

o 2 个 SPI

o 1 个 SQPI

o 1 个 SDIO

o 2 个 I2C

o 3 个 USART

o 1 个 I2S

o 1 个 USB2.0 FS

o Wi-Fi 无线接口

● 片上资源

o 4 个通用 16 位定时器

o 2 个通用 32 位定时器

o 1 个基本定时器

o 1 个 PWM 高级定时器

o TrustZone 控制单元(TZPCU)

o 数码相机接口(DCI)

o 触摸感应接口(TSI)

o 四线制 SPI Flash 接口(QSPI)

o 高性能数字滤波器(HPDF

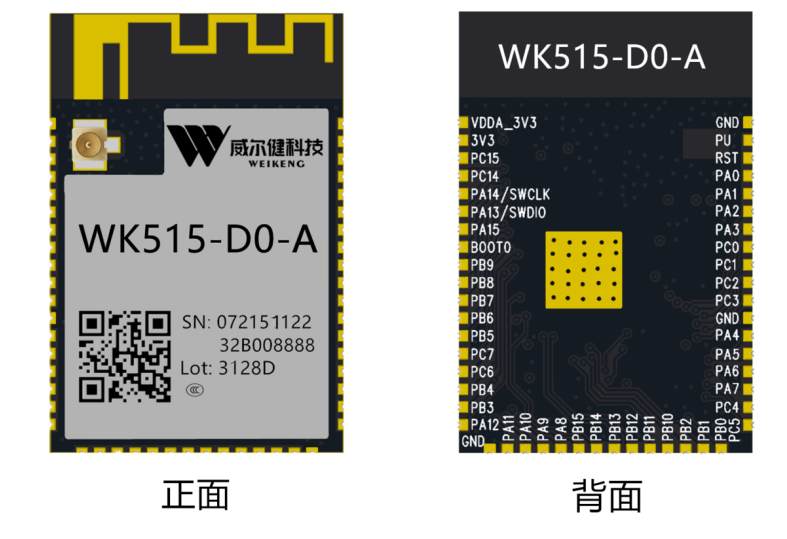

规格尺寸:

微信截图_20230407094806

微信截图_20230407094813

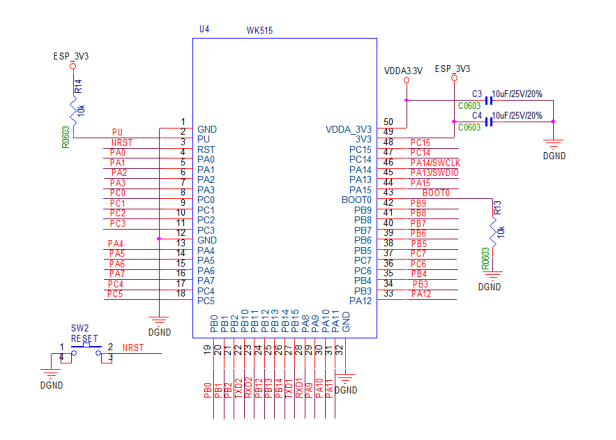

外围电路设计参考:

微信截图_20230407094821




详细规格书和设计参考请联系销售:0755-83290418
